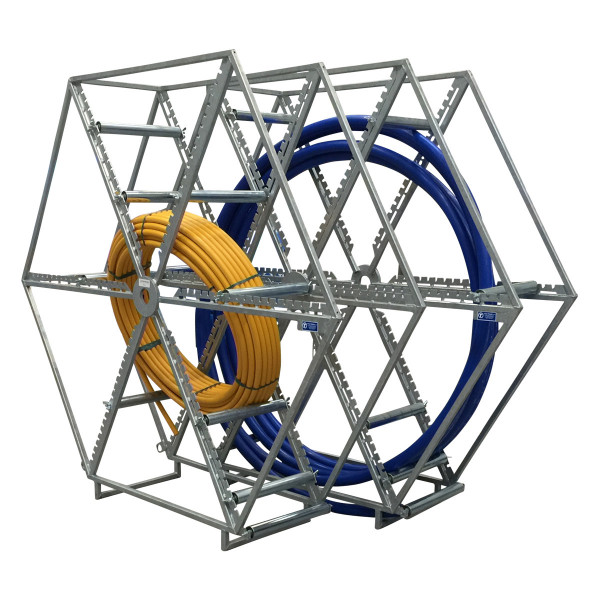

Das Gerät dient zum Abwickeln von Rohr--Ringbunden aus Kunststoff mit Rohrdurchmesser 32, 40, 50 und 63 mm. Es kann als stationäres Gerät eingesetzt oder auf einem Kabeltrommeltransportanhänger aufgenommen und transportiert werden.
Grundgestell: Das Gestell ist als Schweißkonstruktion aus stabilen Vierkant Hohlprofilen gefertigt. Unter dem Gestell befinden sich Standfüße mit Grundplatten. Auf Wunsch können Transporträder angebaut werden.
Ringbundaufnahme: Das entsprechende Ringbund wird über eine leichte Rampe vertikal in das Gerät hineingerollt. Vorher werden einige Führungsrollen demontiert und nach dem Beschicken entsprechend dem Bundinnen- und Außendurchmesser wieder eingebaut.
Rollenführung: Das abzuwickelnde Ringbund wird außen und innen von jeweils sechs einstellbaren Rollen geführt. Die Rollen sind kugelgelagert. Sie können in 50 mm Schritten auf den erforderlichen Innen- und Außendurchmesser des Ringwicklers eingestellt werden. Das Kunststoffrohr kann sowohl unterschlägig als auch oberschlägig vom Bund gezogen werden.
Oberflächenschutz:Das Gerät sowie die verstellbaren Führungsrollen sind verzinkt.
Technische Daten:
max. Ringbunddurchmesser: 2200 mm
max. Ringbundbreite: 500 mm
max. Ringbundgewicht: 150 kg
Gesamthöhe: 2265 mm
Gesamtbreite: 640 mm
Gesamtlänge: 2500 mm
Gewicht: 138 kg
Durchmesser der Führungsrollen: 60 mm
